+86-18851810717
Прорыв в технологии коленчатого вала для одноцилиндровых дизельных двигателей компании Nantong Orist открывает возможности для модернизации малогабаритного и среднего энергетического оборудования.
2025-08-05
Надежность коленчатого вала, являющегося «сердцем» одноцилиндрового дизельного двигателя, напрямую определяет эффективность и срок службы силового оборудования. Недавно ООО Наньтун Орист Машинери. (далее именуемая «Орист») объявила о серийном производстве самостоятельно разработанного высокопрочного коленчатого вала нового поколения для одноцилиндровых дизельных двигателей. Благодаря инновационным материалам и технологиям срок службы коленчатого вала увеличился на 40%, что позволило преодолеть зависимость от импорта аналогичной продукции и внедрить «ядро отечественного производства» в малогабаритное и среднегабаритное энергетическое оборудование, используемое в сельскохозяйственной и строительной технике.
Технологический прорыв: комплексный прорыв от «материалов до обработки»
Коленчатые валы одноцилиндровых дизельных двигателей должны выдерживать высокочастотные знакопеременные нагрузки (до 80 МПа), кратковременный ударный крутящий момент (более 300 Н·м) и высокотемпературную коррозию от паров масла, что предъявляет высокие требования к прочности материалов и точности обработки. Компания Орист достигла этого прорыва благодаря трём важным технологическим инновациям:
1.Обновление формулы материала: прорыв в балансе прочности и вязкости. Сталь, изготовленная по индивидуальному заказу, – «42CrMo + микролегирование ванадием-титаном» – плавится в вакууме для удаления примесей (содержание кислорода ≤ 15 ppm). Состав оптимизирован с помощью термодинамического моделирования, что позволяет получить коленчатый вал с прочностью на разрыв 950 МПа (на 12% выше национального стандарта) и ударной вязкостью 65 Дж/см² (при -20 °C). Это устраняет противоречие между традиционными коленчатыми валами: высокая прочность, ведущая к хрупкому разрушению, и высокая вязкость, ведущая к деформации.
2.Инновация в процессе ковки: модернизированная конструкция снижает напряжение

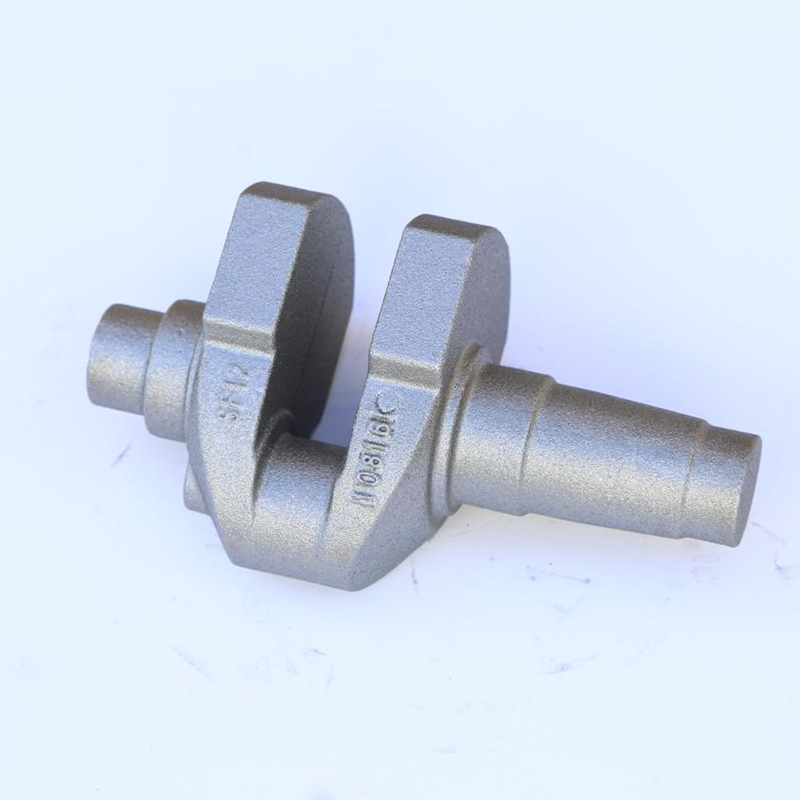

Инновационный процесс «штамповка при постоянной температуре + ступенчатая закалка в воде» использует горячештамповочный пресс усилием 3000 тонн для формовки металла за один этап, обеспечивая непрерывный поток по радиусу коленчатого вала и предотвращая дефект «срез линии потока», характерный для традиционной ковки в открытых штампах. Последующая ступенчатая закалка (850 °C в области шейки и 780 °C в области кривошипа) обеспечивает дифференцированные характеристики: износостойкость в твёрдых зонах и ударопрочность в мягких зонах. Это увеличивает усталостную долговечность до 12 000 часов (эквивалентно пяти годам непрерывной работы) по сравнению с традиционными процессами.
3.Итерация прецизионной обработки: точность на микронном уровне контролирует потери
Для обработки коренных и шатунных шеек используется пятикоординатный шлифовальный центр, обеспечивающий допуск круглости ±0,002 мм и шероховатость поверхности (Ra) ≤0,4 мкм. В сочетании с магнитопорошковой дефектоскопией и флуоресцентным капиллярным контролем частота обнаружения микротрещин (≤0,1 мм) увеличивается до 100%, что полностью исключает риск скрытых изломов.
